| Насос масляный | 9100410040-G03 | |
| Подшипник 1-й ступени | SAFV12401-00 | |
| Подшипник 2-й ступени | SAFV12402-00 | |
| Входный фильтр 1-ой ступени | 5929-0101-10 | |
| Входный фильтр 2-ой ступени | 5929-0101-20 | |
| Фильтро элемент впускного фильтра 1-ой ступени | 5929-01001-10 | |
| Фильтро элемент впускного фильтра 2-ой ступени | 5929-01001-20 | |
| С/н промежуточного теплоотменника | FC28-002226A | |
| С\н концевого теплообменника | FC28-002227A | |
| с/н масляного охлодителя 1 | (SM2-5DAE) 9100201021 | |
| с/н масляного охлодителя 2 | (SM2-6) CMA00490 | |
| масляный фильтр | (P) CST45003-03 | |
| уплотнительное кольцо масляного фильтра | (p)HP12-001090 | |
| фильтр масляного тумана | CMD10048 | |
| Уплотнительное кольцо Set 1 (SM6100) | FC28-002286A | |
| Уплотнительное кольцо Set 2 (SM6100, SM5100) | CST46001-03 | |
| Прокладка Set (SM6100) | FC28-002282A | |
| Уплотнение резиновое (6.0) | CST1302023-01 | |
| Уплотнение резиновое (8.0) | CST1302024-01 | |
| Уплотнение резиновое (10.0) | CST1302025-01 | |
| Уплотнение резиновое (12.0) | CST1302026-01 | |
| Клапан контроля температуры | 9100403065 | |
| Регулятор воздуха масляного тумана | HP09-000227 | |
| Клапан разгрузки (J9,10 VERTI) | HP14-002272A | |
| Прокладок клапана разгрузки TBD | TBD | |
| Сальников редуктора | HP12-000448A | |
| Впускной фильтр-элемент | CST71005, CST71003, 9100203013 | INLET FILTER ELEMENT, CIRCULAR TYPE |
| Первичный впускной фильтр- элемент | 5929-0101-10, CST71001-02, 9100203040 | INLET FILTER ELEMENT 1ST |
| Вторичный впусконой фильтр-элемент | 5929-0101-20, CST71002-02, 9100203041 | INLET FILTER ELEMENT 2ND |
| 1577000001-G01 | INLET FILTER ASS'Y(1500Hp)-CIRCULAR, NO | |
| 1572000001-G01 | INLET FILTER ASS'Y(1500Hp)- | |
| CAA73200-G06 | INLET FILTER ASS'Y(1250/1000Hp)-ANSI 16", | |
| CAA73200-G03 | INLET FILTER ASS'Y(1250/1000Hp)-JIS 16", | |
| CAA74200-G03 | INLET FILTER ASS'Y(1500Hp)-ANSI 16", 4P | |
| CAA74200-G01 | INLET FILTER ASS'Y(1500Hp)-JIS 16", 4P | |
| Впускной фильтр (D/P GAGE & SWITCH) | CST51121-02 | INLET FILTER D/P GAGE & SWITCH |
| Впуской температурный компенсатор (JIS) | CST63031-01 | INLET EXPANSION JOINT (JIS) |
|
ВНА (спиральной улитки) Камера комплемирования 1 ступени в сборе с ВНА |
SAFV12102 | IGV & #1 SCROLL CASE |
| Входной направляющий аппарат | SAFV12105 | INLET GUIDE VANE |
| Кольцо управления? | SAFV12106 | CONTROL RING |
| Рычаг управления | CCFM63103 | CONTROL ARM |
| CST65003-01 | OILLESS BEARING, IGV | |
| Шаровое шарнирное соединение (винт с правым ходом ) ВНА | CST65004-01 | BALL JOINTS(RIGHT-HANDED SCREW), IGV |
| ВНА Преобразователь | CST66001-G03 | IGV ACTUATOR ASS'Y |
| #1 Ведущая шестерня в сборе | SAFV11150 | #1 PINION ASS'Y |
| #1 Импеллер | SAFV11501-C01 | #1 IMPELLER(1500HP) |
| #1 Натяжной вал | SAFV11122 | #1 TIE-SHAFT |
| #2 Импеллер | SAFV11505-C01 | #2 IMPELLER(1500HP) |
| #2 Натяжной вал | SAFV11106 | #2 TIE-SHAFT |
| #2 Шестерня | SAFV11250 | #2 PINION |
| #3 Импеллер | SAJV11601-C01 | #3 IMPELLER(1500HP) |
| #3 Натяжной вал | SAFV11222 | #3 TIE-SHAFT |
| Зубчатое колесо с передачей в сборе | SAFV11300-G01 | BULL GEAR ASS'Y |
| #1 Подшипник (50HZ/60HZ) | SAFV12401 | #1 BEARING(50HZ/60HZ) |
| #2 Подшипник (50HZ/60HZ) | SAFV12402 | #2 BEARING(50HZ/60HZ) |
| #3 Подшипник (50HZ/60HZ) | SAFV12403 | #3 BEARING(50HZ/60HZ) |
| #4 Подшипник (50HZ/60HZ) | SAFV12404 | #4 BEARING(50HZ/60HZ) |
| Подшипник мультипликатора (50HZ/60HZ) | SAFV12405 | BULL GEAR BEARING(50HZ/60HZ) |
| SAFV12406 | BULL GEAR BLIND BEARING(50HZ/60HZ) | |
| Карбоновое уплотнение 1 и 2 SM6/5 | 1612400001-G01 | #1 & #2 CARBON SEAL ASS'Y, SM6/5 |
| Карбоновое уплотнение 3 SM6/5 | 1612400001-G02 | #3 CARBON SEAL ASS'Y, SM6/5 |
| Маляное уплотнение мультипликатора | CWFY12450 | OIL SEAL, BULL GEAR |
| Камера комплемирования 1 ступени с ВНА в сборе | SAFV12100 | #1 SCROLL & I.G.V ASS'Y |
| Камера комплемирования 2 ступени | SAFV12202 | #2 SCROLL CASE |
| Камера комплемирования 3 ступени | SAFV12302 | #3 SCROLL CASE |
| Основной масляный насос -(IM) 60Hz | CST45001-G02 | MAIN OIL PUMP -(IM) 60Hz |
| Основной масляный насос -(IM), 2STAGE COMP. 61Hz | CST45001-G03 | MAIN OIL PUMP -(IM), 2STAGE COMP. 61Hz |
| Основной масляный насос (60HZ)-IM | CST45001-G12 | MAIN OIL PUMP(60HZ)-IM |
| Основной масляный насос (50HZ)-IM | CST45001-G14 | MAIN OIL PUMP(50HZ)-IM |
| Муфта привода главного масляного насоса | CST05005 | COUPLING, MAIN MOTOR |
| Муфта основного масляного насоса - IMO | CST45009 | COUPLING, MOP - IMO |
| Муфта основного масляного насоса - SEIM | CST45007 | COUPLING, MOP - SEIM |
| Масляная форсунка, NPT1/4" | CST15001-04 | OIL NOZZLE, NPT1/4" |
| Клапан регулированя давления (основного масояного насоса) | CST33004-02 | PRESSURE CONTROL VALVE(MOP) |
| Камера комплемирования 1 ступени с ВНА в сборе | SAFV12102 | IGV & #1 SCROLL CASE |
| #1 Диффузор | SAFV12103 | #1 DIFFUSER |
| #2 Диффузор | SAFV12203 | #2 DIFFUSER |
| #3 Диффузор(AL) | SAJV12303 | #3 DIFFUSER(AL) |
| Промежуточный охладитель первичный, вторичный(или ступени?) (?) | SAFV21100-G01 | #1 & #2 INTERCOOLER ASS'Y(CU TUBE+AL |
| Концевой охладитель в сборе 3 (CU TUBE+AL FIN) | SAFV21200-G01 | #3 AFTERCOOLER ASS'Y(CU TUBE+AL FIN) |
| Промежуточный охладитель первичный, вторичный(или ступени?) (?) (CU TUBE+CU) | SAFV21100-G02 | #1 & #2 INTERCOOLER ASS'Y(CU TUBE+CU |
| Концевой охладитель в сборе 3 (CU TUBE+CU FIN) | SAFV21200-G02 | #3 AFTERCOOLER ASS'Y(CU TUBE+CU FIN) |
| Уплотнительная муфта ( 6.0") | CST13043 | V - JOINT ( 6.0") |
| Уплотнительная муфта ( 8.0") | CST13044 | V - JOINT ( 8.0") |
| Уплотнительная муфта (10.0") | CST13045 | V - JOINT (10.0") |
| Уплотнительная муфта (12.0") | CST13046 | V - JOINT (12.0") |
| Глушитель в сборе | SAFV81000-G01 | SILENCER ASS'Y |
| Уплотнительная муфта глушителя ( 5.0") | CST13022 | V - JOINT ( 5.0"), SILENCER |
| CST83001-32 | DISCHARGE EXPANSION JOINT (JIS 16Kg) | |
| CST83001-37 | DISCHARGE EXPANSION JOINT (JIS 6" 10Kg) | |
| Продувочный клапан в сборе ( автоматически двойной) в сборе -4" 110V | CST85501-G03 | BLOW OFF VALVE ASS'Y (AUTODUAL)-4" 110V |
| Продувочный клапан в сборе ( модулирующий ) в сборе -4" | CST85502-G03 | BLOW OFF VALVE ASS'Y (MODULATING)-4" |
| Продувочный клапан в сборе ( модулирующий ) в сборе | CST85111-G06 | BLOW OFF VALVE ASS'Y (MODULATING)- |
| Запорный клапан ( автоматический двойной) - 5" 110V | CST85503-G03 | BLOCK VALVE ASS'Y (AUTODUAL)- 6" 110V |
| Запорный клапан ( автоматический двойной) - 5" 220V | CST85503-G13 | BLOCK VALVE ASS'Y (AUTODUAL)- 6" 220V |
| Сепаратор воды | CMA10067 | WATER SEPARATOR |
| Муфта привода главного масляного насоса | CBFR05006P-023 | COUPLING, MAIN MOTOR |
| Муфта привода главного масляного насоса | SACV05006 | COUPLING, MAIN MOTOR |
| Зубчатое колесо с передачей в сборе | SAFV11300 | BULL GEAR ASS'Y |
| Масляный охладитель в сборе (1000/1250 HP) | 1524000001-G01 | OIL COOLER ASS'Y(1000/1250 HP) |
| Масляный охладитель в сборе (1500HP) | 1624000001 | OIL COOLER ASS'Y(1500HP) |
| Вспомогательный маслонасос | CST45011-G04 | AUXILIARY OIL PUMP ASS'Y |
| Вспомогательный маслонасос | CST45014-G01 | AUXILIARY OIL PUMP ASS'Y |
| Масляный нагреватель | CST45004-G01 | OIL HEATER |
| Сетка масляного фильтра | CST45006-G01 | OIL FILTER STRAINER |
| 9100601019-G01 | LEVEL SIGHT GAGE(COLOR) | |
| Датчик уровня жидкости | CST51431-G01 | LEVEL SWITCH |
| Вакууметр (D/P GAGE) | CST52131-G02 | VACUMM GAGE(D/P GAGE) |
| Обратный клапан (?) | CST33001 | CHECK VALVE,AOP |
| Обратный клапан ( главного масляного насоса) | CST33003-G02 | CHECK VALVE,MOP |
| Терморегулирующий клапан | CST45008 | TEMPERATURE CONTROL VALVE |
| Фильтр масляный в сборе (DUAL/SWITCH) | CST45003-G04 | OIL FILTER ASS'Y (DUAL/SWITCH) |
| Фильтр масляный в сборе (SINGLE/GAGE) | CST45027-G01 | OIL FILTER ASS'Y (SINGLE/GAGE) (I) |
| Фильтр масляный в сборе (SINGLE/SWITCH) | CST45027-G02 | OIL FILTER ASS'Y (SINGLE/SWITCH) (I) |
| Фильтр масляный в сборе (DUAL/SWITCH) | CST45026-G01 | OIL FILTER ASS'Y (DUAL/GAGE) (I) |
| Фильтр масляный в сборе (DUAL/SWITCH) | CST45026-G02 | OIL FILTER ASS'Y (DUAL/SWITCH) (I) |
| Масляная форсунка, NPT1/4" | CST15001-04 | OIL NOZZLE, NPT1/4" |
| Клапан управления давлением (главного масляного насоса) | CST33004-02 | PRESSURE CONTROL VALVE(MOP) |
| Клапан управления давлением (?) | CST33005-11 | PRESSURE CONTROL VALVE(AOP) |
| Прокладка , PCV | CAA14004 | GASKET, PCV |
| Воздушный регулятор | CST45010-05 | AIR REGULATOR |
| Струйный насос масляного тумана в сборе | CMA10078 | JET PUMP(OIL MIST ASS'Y,EJECTOR) |
| Очиститель выпускной трубы | CMA10124 | EXHAUST CLEANER |
| Очиститель выпускной трубы | CST45110 | EXHAUST CLEANER |
| Выпускной фильтр-элемент масляного тумана (0.3) | CMD10048 | ELEMENT, OIL MIST(EXHAUST) FILTER (0.3 |
| Сенсорный экран панели управления 10.4" (SAMSUNG) | CST55951-10 | TOUCH SCREEN 10.4" (SAMSUNG) |
| Сенсорный экран панели управления 10.4" (CE&UL) | CST55951-11 | TOUCH SCREEN 10.4"(CE&UL) |
| Сенсорный экран панели управления 5.7" (CE&UL) | CST55951-12 | TOUCH SCREEN 5.7"(CE&UL) |
| Датчик вибрации(SHIN) | CST51311-G02 | PROBE, VIBRATION(SHIN) |
| Кабель вибрации(7M) (SHIN) | CST51321-G05 | CABLE, VIBRATION(7M) (SHIN) |
| Преобразователь вибрации (7M) (SHIN) | CST51301-G03 | TRANSMITTER, VIBRATION (7M) (SHIN) |
| Датчик давления (0-5KG) | CST51132-G01 | PRESSURE TRANSMITTER (0-5KG) |
| Датчик давления маслобака (0-5KG) | CST51142-G01 | PRESSURE TRANSMITTER (0-5KG)-OIL TANK |
| Датчик давления (0-5KG) (управление) | CST51141-G01 | PRESSURE TRANSMITTER (0-5KG)-CONTROL |
| Датчик давления (0-10KG) (управление) | CST51141-G02 | PRESSURE TRANSMITTER (0-10KG)-CONTROL |
| Датчик давления (0-15KG) (управление) | CST51141-G03 | PRESSURE TRANSMITTER (0-15KG)-CONTROL |
| Датчик давления (0-20KG) (управление) | CST51141-G04 | PRESSURE TRANSMITTER (0-20KG)-CONTROL |
| Датчик давления (0-5KG) | CST51132-G01 | PRESSURE TRANSMITTER (0-5KG) |
| Датчик давления (3300) | CST51340-G02 | PRESSURE TRANSMITTER (3300) |
| Преобразователь температуры (75mm) | CST51211-G03 | RTD SENSOR(75mm) |
| Преобразователь температуры (250mm) | CST51212-G04 | RTD SENSOR(250mm)-? ??? |
| Преобразователь температуры(75mm) | CST51211-G02 | RTD SENSOR(75mm) |

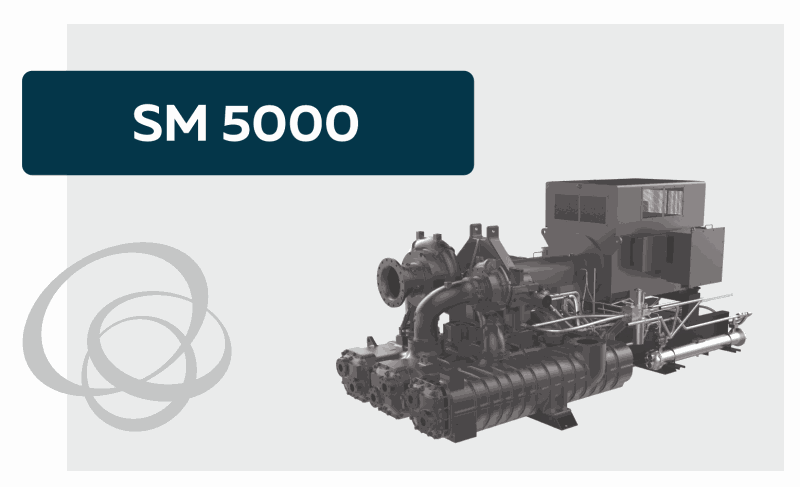

| Комплект прокладок (SM5000) | SM1500-B03 | GASKET SET(SM5000) |
| Комплект уплотнительных колец (SM5000) | SM1500-D03 | O-RING SET (SM5000) |
| Рем комплект промежуточного охладителя (SM5000) | CMA00487 | INTER COOLER REPAIR KIT (SM5000) |
| Комплект уплотнительных колец (SM5000) | SM1500-D03 | O-RING SET (SM5000) |
| Комплект прокладок (SM5000) | SM1500-B03 | GASKET SET(SM5000) |
| Рем комплект масляного охладителя (SM500/4000) | CMA00490 | OIL COOLER REPAIR KIT (SM500/4000) |
| SAFV 12401-00 | 1 st bearing | |
| SAFV 12402-00 | 2 st bearing | |
| SAFV 12403-00 | 3 st journal bearing | |
| SAFV 12404-00 | 3 st thrust bearing | |
| SAFV 12405-00 | gear journal bearing | |
| SAFV 12406-00 | gear thrust bearing |
